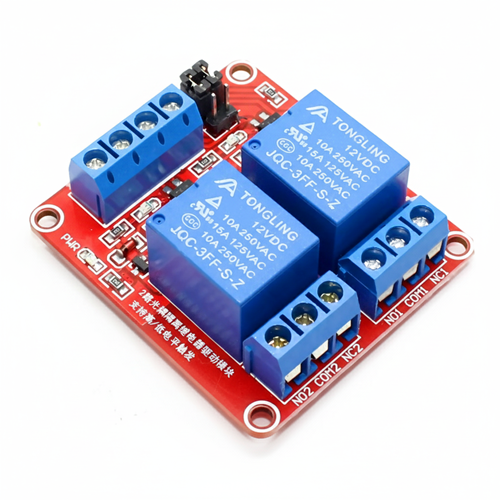

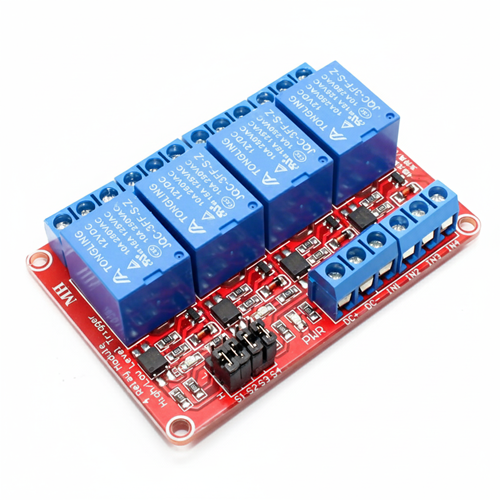

โมดูลรีเลย์ 12VDC, วงจรแยก Optocoupler Isolation
-
รองรับ High/Low Trigger (เลือกผ่าน Jumper)
-
รองรับโหลดสูงสุด AC 250V / 10A (โดยทั่วไป) / DC 30V / 10A (ขึ้นกับโหลด)
-
มีขั้ว NO / NC / COM และไฟ LED แสดงสถานะ
รายละเอียดทางเทคนิค
- แรงดันไฟเลี้ยง (Supply Voltage): 12 V DC
- ระดับทริกเกอร์ (Trigger Level): รองรับสัญญาณควบคุม 3.3–5V (ทั่วไปของ MCU), โหมด Active High / Active Low (jumper)
- วงจรแยกภาคควบคุม (Optocoupler Isolation): Optocoupler ระหว่างภาคควบคุม–ภาคโหลด เพื่อเพิ่มความเสถียรและกันการรบกวน
- อัตราการโหลด (Load Rating): AC 250V 10A / DC 30V 10A (ขึ้นกับชนิดโหลด)
- หน้าสัมผัสด้านขาออก (Output Contacts): NO / NC / COM
- ไฟสัญญาณ (Indicators): Power LED + Relay Status LED
- ข้อควรระวัง (Warning): โหลดแบบเหนี่ยวนำ (มอเตอร์/โซลินอยด์) ควรมี flyback diode/snubber; หลีกเลี่ยงโหลดเกินพิกัด
คุณสมบัติ
- รองรับการตั้งค่า High/Low Trigger (จัมเปอร์)
- Opto-Isolation ลด noise/ground loop
- ใช้งานกับ Arduino/ESP32/PLC (อินพุตดิจิทัล) ได้สะดวก
- เหมาะกับ ระบบอัตโนมัติ/IoT/ตู้คอนโทรล ที่ต้องการเปิด-ปิดโหลด AC/DC
อุปกรณ์ภายในชุดสินค้า

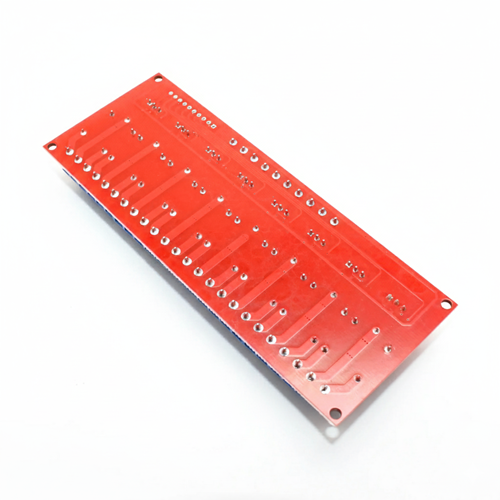

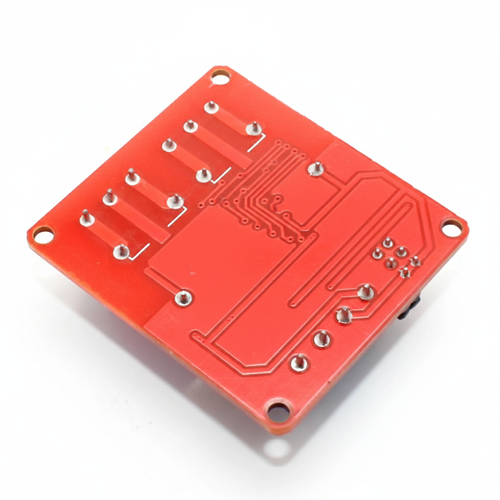

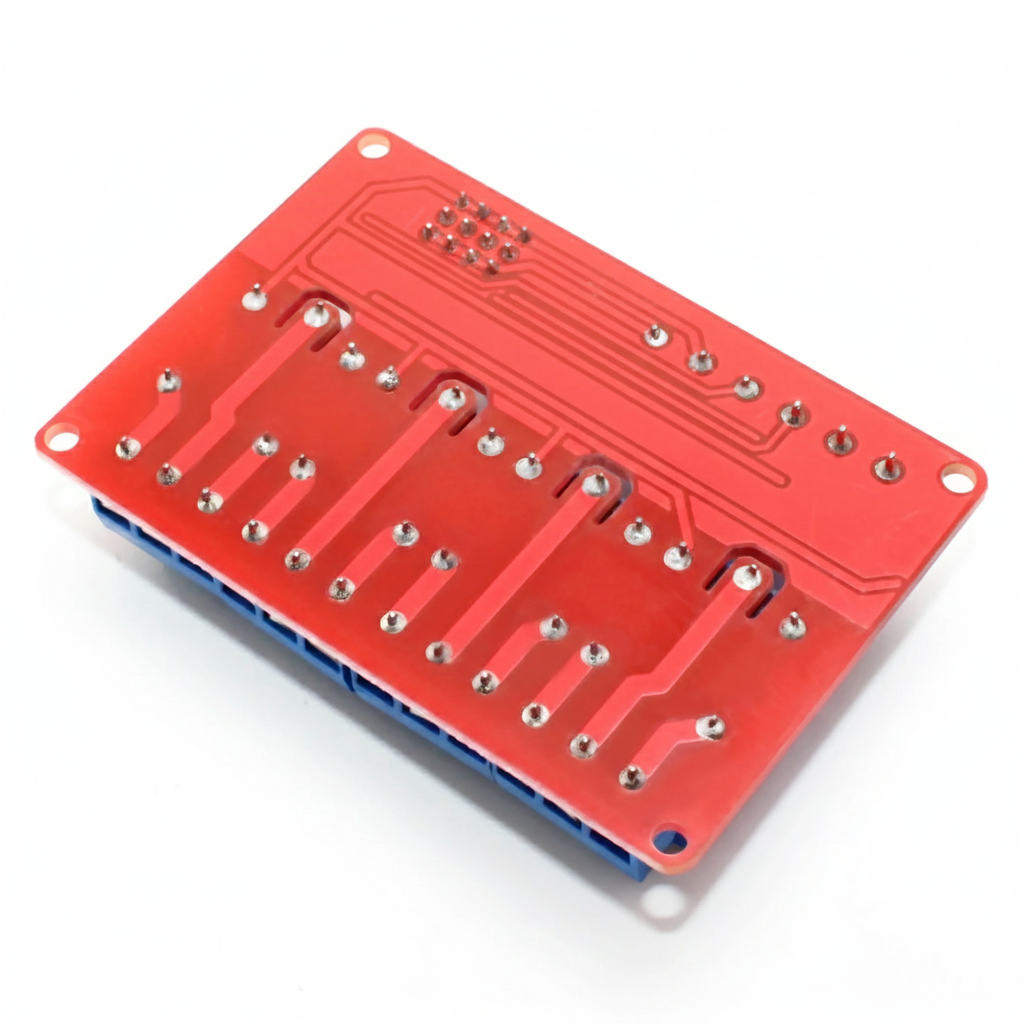

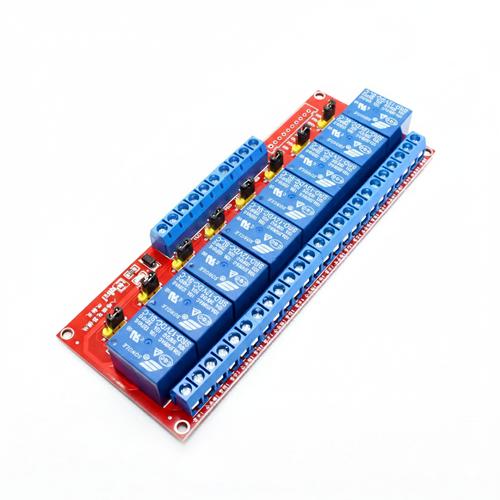

- 1 × โมดูลรีเลย์ 12 V (เลือก 2/4/8 ช่อง ตามตัวเลือก)
การรับประกันสินค้า
- สินค้ารับประกัน 1 ปี ยกเว้นชิ้นส่วนสึกหรอ, แตกหัก, ฉีกขาดหรือเสื่อมสภาพตามการใช้งาน, การใช้งานผิดวิธี, การดัดแปลงแก้ไขตัวสินค้า และตามข้อกำหนดของบริษัท ฯ
