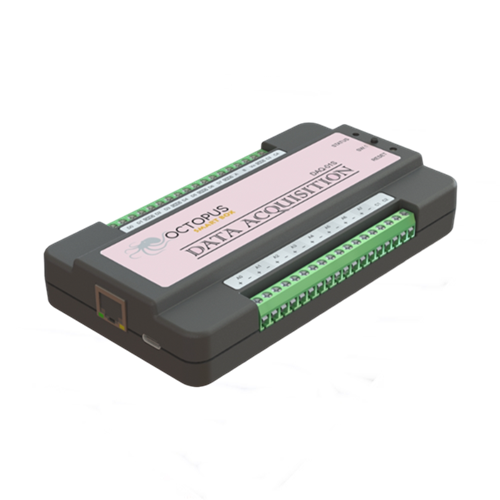

Octopus Smart Box DAQ-01S

• กล่องเก็บข้อมูลอัจฉริยะ (Smart DAQ) แบบ Standalone

• รองรับ Analog Differential 8 ช่อง และ Digital I/O 8 ช่อง

• เชื่อมต่อได้ทั้ง USB Type-C และ Ethernet (RJ45)

• รองรับ Modbus RTU (RS485) และ Modbus TCP/IP

• มาพร้อม RTC (Real Time Clock) และ หน่วยความจำในตัว 32GB ใช้งานเป็น Data Logger ได้โดยไม่ต้องต่อคอมพิวเตอร์

รายละเอียดทางเทคนิค

• Analog Input (AIN):
  • 8 ช่อง, Differential
  • ±10 V / ความละเอียด 12-bit
  • Input impedance 1 MΩ
  • Absolute max ±50 VDC หรือ peak AC
• Digital Ports (DIO):
  • 8 ช่อง, MOSFET open-drain
  • Input threshold: High ≥2.4 V, Low ≤0.8 V
  • Sink current สูงสุด 80 mA
  • รองรับโหมด Counter (D0/D1), Rate (D2/D3), PWM (D6/D7)
  • แรงดันที่รับได้ 0–25 V
  • D0/D1 = Counter, Trigger
  • D2/D3 = Rate input (1 Hz–60 kHz)
  • D6/D7 = PWM Output
  • Terminal count สูงสุด 4,294,967,295
  • Rate input: 1 Hz – 60 kHz
  • Counter: 32-bit (สูงสุด 4,294,967,295)
• การสื่อสาร:
  • USB Type-C interface
  • RS485 Modbus RTU (Master/Slave, 600–115200 bps)
  • Ethernet RJ45 → Modbus TCP Slave (Port 502)
• Power In:
  • 12–24 VDC <1 W (LAN connected)
  • USB 5 V <0.8 W (LAN connected)
• ขนาด (Dimension): 155(W) × 85(D) × 28(H) mm
• ไฟสถานะ: LED multi-color (เขียว = พร้อม, ฟ้า = กำลังอ่าน, แดง = error)
• โหมดการใช้งาน: Analog In, Digital I/O, Modbus (RS485, TCP), PWM, Counter, Rate

คุณสมบัติ

• รองรับ Modbus RS485 Master/Slave
• รองรับ Modbus TCP/IP (ผ่าน Ethernet RJ45)
• รองรับ MQTT สำหรับส่งข้อมูลขึ้น IoT Platform
• สามารถเชื่อมต่อหลายเครื่องในระบบเครือข่าย (LAN)
• ใช้งานร่วมกับ Node-RED และ LabVIEW ได้ผ่าน Octopus Smart Box Node
• ใช้งานกับสัญญาณ 4–20 mA ได้ (ผ่าน Shunt 250 Ω)
• ใช้งานเป็น Data Logger แบบ Standalone ได้ ไม่ต้องพึ่งพาคอมพิวเตอร์ มีหน่วยความจำในตัว 32GB
• RTC ความแม่นยำสูง สำหรับบันทึกข้อมูลพร้อม Timestamp
• Analog Differential ช่วยลดสัญญาณรบกวน EMI
• ขนาดกะทัดรัด เหมาะสำหรับงาน Automation และ Lab Research

อุปกรณ์ภายในชุดสินค้า

• 1 × Octopus Smart Box DAQ-01S

การรับประกันสินค้า

• สินค้ารับประกัน 1 ปี ยกเว้นชิ้นส่วนสึกหรอ, แตกหัก, ฉีกขาดหรือเสื่อมสภาพตามการใช้งาน, การใช้งานผิดวิธี, การดัดแปลงแก้ไขตัวสินค้า และตามข้อกำหนดของบริษัท ฯ
