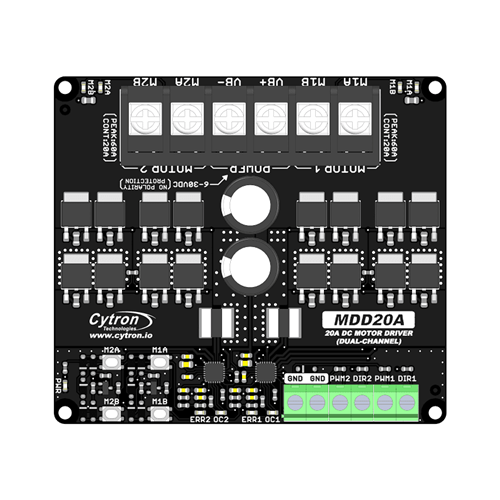

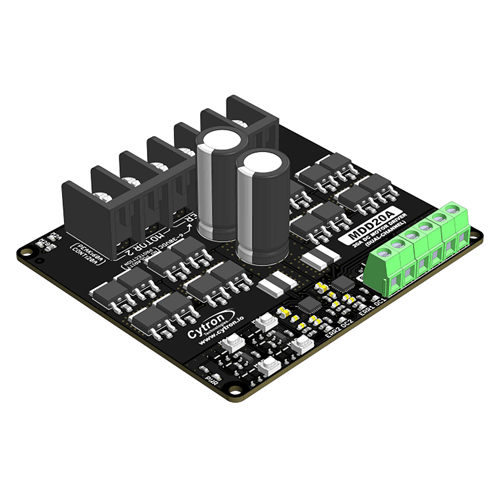

บอร์ดควบคุมมอเตอร์แบบ 2 ช่อง (dual-channel) รองรับกระแสสูงสุด 20 A ต่อช่อง (ต่อเนื่อง) และ 60 A (peak)
-
รองรับแรงดัน 6V–30V DC ใช้งานกับ Arduino, Raspberry Pi, PLC ได้ด้วยอินพุต 1.8–12V
รายละเอียดทางเทคนิค
- แรงดันไฟฟ้าใช้งาน (Operating Voltage): 6 V – 30 V DC

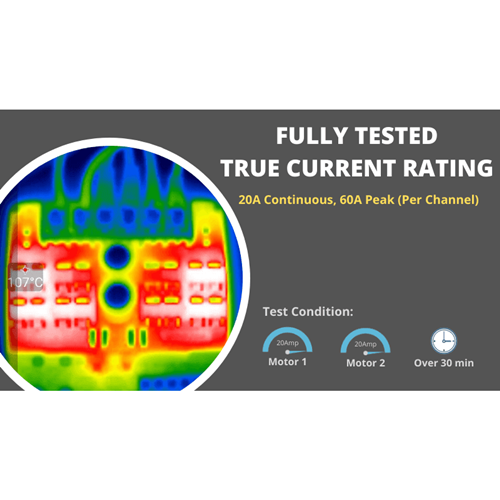

- กระแสต่อเนื่อง (Continuous Current ต่องช่อง): 20 A
- กระแสสูงสุด (Peak Current): 60 A (ระยะสั้น)

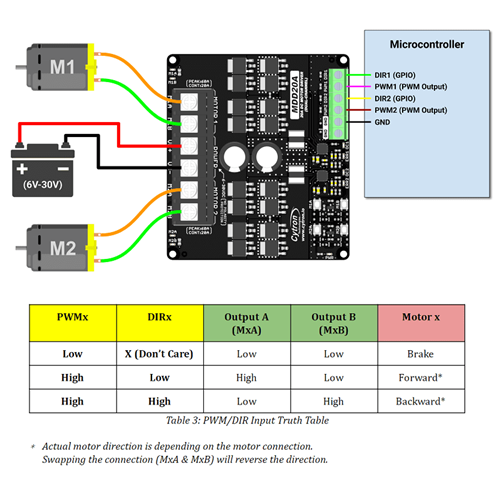

- อินพุตควบคุม: PWM และ DIR, รองรับ logic level 1.8V / 3.3V / 5V / 12V (จาก Arduino, Raspberry Pi, PLC ได้)
- ความถี่ PWM: สูงสุด 20 kHz (output ตาม input)

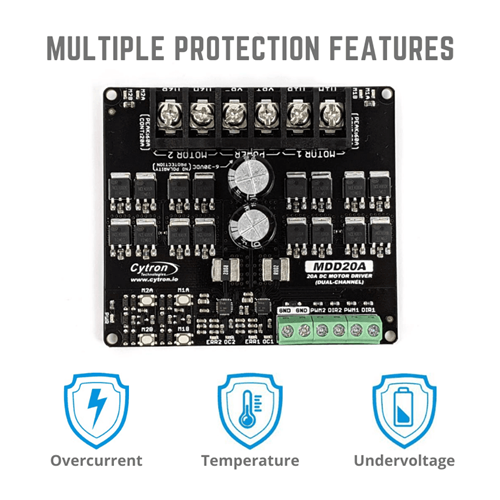

- การป้องกัน:
- Overcurrent protection กับ active limiting
- Temperature protection (ปรับ limit ตามอุณหภูมิของบอร์ด)
- Under-voltage shutdown
- ข้อควรระวัง: ไม่มีวงจรป้องกันการต่อขั้วกลับ (reverse polarity)—หากต่อกลับจะทำให้บอร์ดเสียทันที
- น้ำหนัก: 89 กรัม
คุณสมบัติ
- ควบคุมมอเตอร์แบบสองทิศทาง (bidirectional) สำหรับมอเตอร์แปรง DC (brushed) 2 ตัวแยกแต่ละช่อง

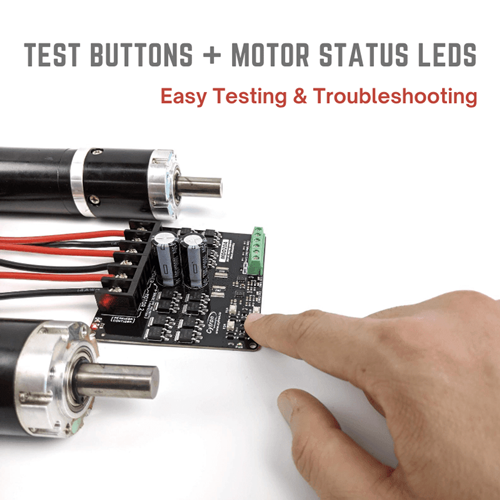

- ปุ่มทดสอบภาคหน้า (quick test buttons) และ LED แสดงสถานะ output สำหรับแต่ละช่อง
- รองรับโหมด PWM ทั้ง Sign-magnitude และ Locked-antiphase
- ใช้งานกับอุปกรณ์ควบคุมหลากหลาย logic levels (1.8, 3.3, 5, 12V)
- การป้องกันครบ: กระแสเกิน, อุณหภูมิ, แรงดันต่ำ
- เหมาะกับงานอุตสาหกรรม — เช่น AGV, Solar Tracker, Game Simulator, Mobile Robot, Automation Machine
อุปกรณ์ภายในชุดสินค้า (Packing List)
- 1 × 20Amp 6V‑30V DC Motor Driver (2 Channels)
- 4 × PCB Spacer
การรับประกันสินค้า
- สินค้ารับประกัน 1 ปี ยกเว้นชิ้นส่วนสึกหรอ, แตกหัก, ฉีกขาดหรือเสื่อมสภาพตามการใช้งาน, การใช้งานผิดวิธี, การดัดแปลงแก้ไขตัวสินค้า และตามข้อกำหนดของบริษัท ฯ
