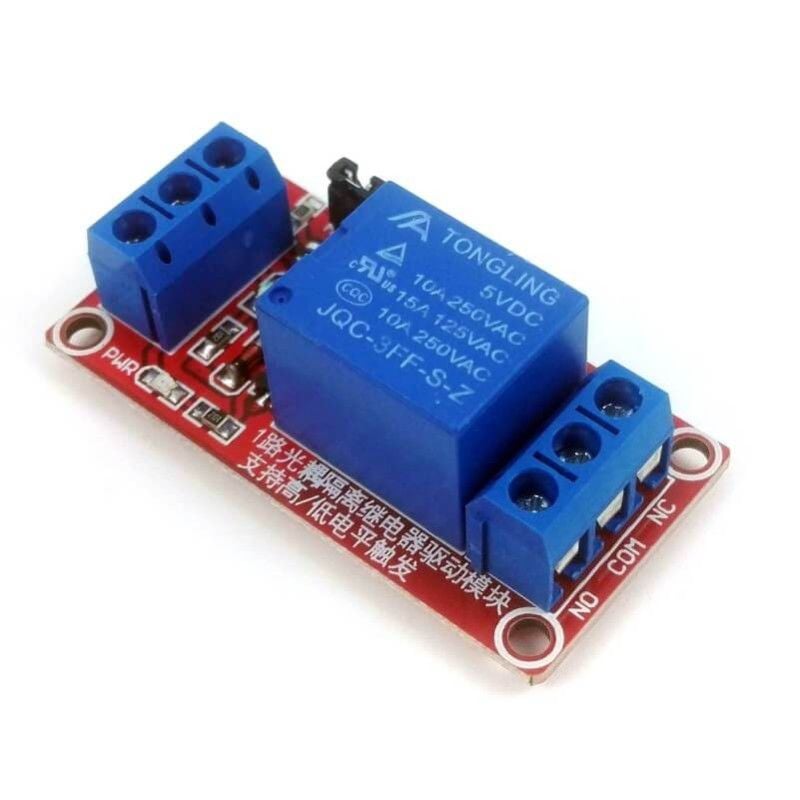

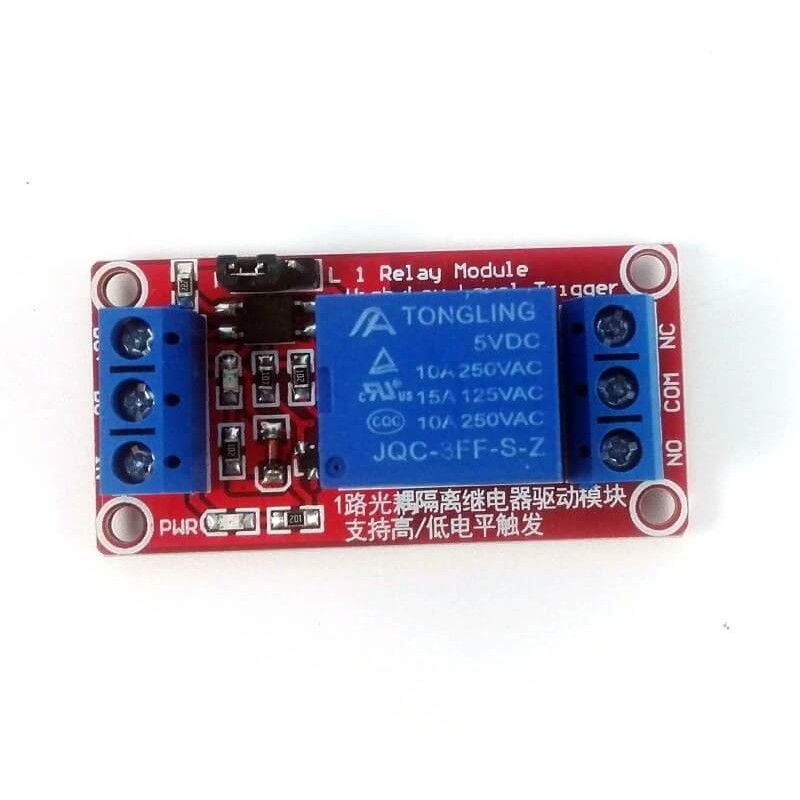

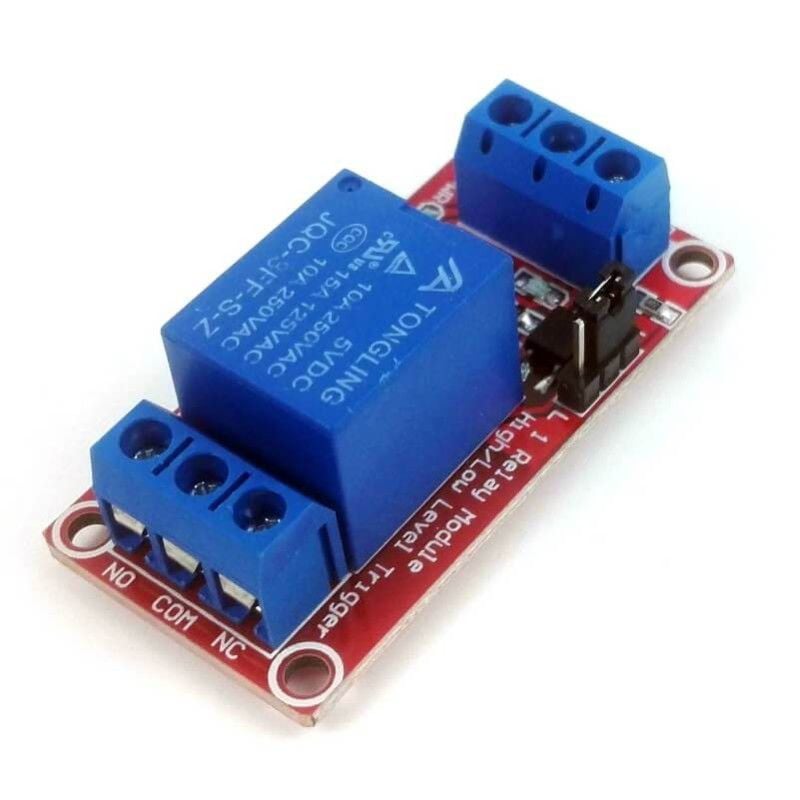

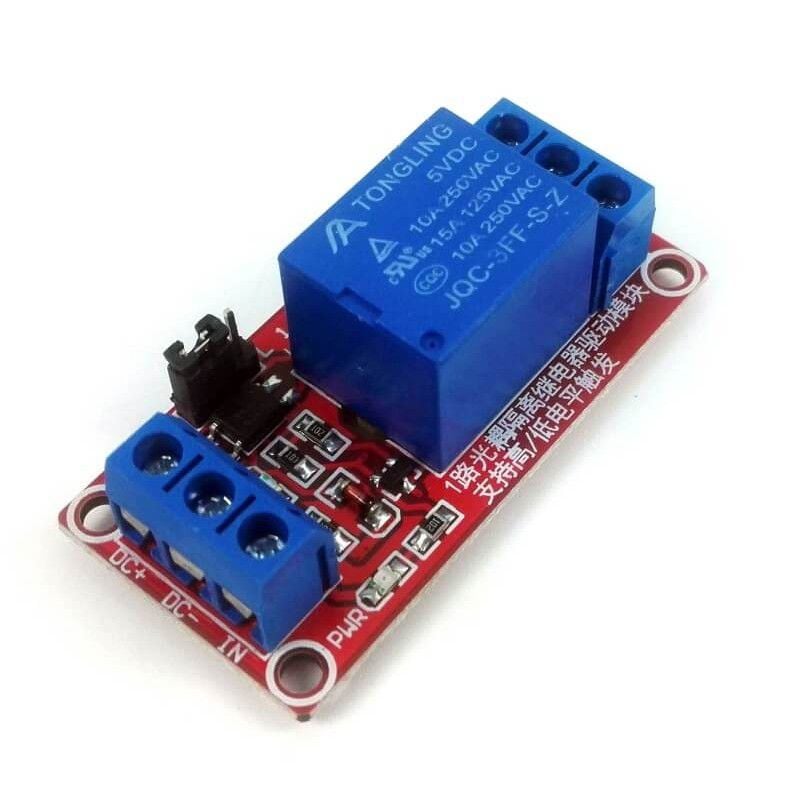

โมดูลรีเลย์ 1 ช่อง (1 Channel) ทำงานที่แรงดัน 5 V DC พร้อมวงจรแยกแบบออปโทคัปเปลอร์ (Opto-Isolation) เพื่อป้องกันสัญญาณรบกวนระหว่างภาคควบคุมกับโหลด
-
สามารถตั้งโหมดทริกเกอร์ได้ทั้ง High-Level หรือ Low-Level ผ่านจัมเปอร์ (Jumper) เหมาะกับการใช้งานร่วมกับไมโครคอนโทรลเลอร์ เช่น Arduino, ESP32
-
รองรับโหลดสูง: สูงสุด 250 VAC หรือ 10 A (ตามข้อมูลจากผู้ผลิต) สำหรับควบคุมอุปกรณ์ไฟฟ้าโดยตรง
รายละเอียดทางเทคนิค
- แรงดันใช้งาน (Supply Voltage): 5 V DC
- โหลดสูงสุด (Maximum Load): AC 250V / 10A
- ทริกเกอร์อินพุต (Input Trigger): รองรับระดับสัญญาณควบคุมได้ที่ 3.3V–5V (โดยทั่วไปสำหรับไมโครคอนโทรลเลอร์) และการกระแสทริกเกอร์ต่ำ (ประมาณ 5 mA) ตามสไตล์โมดูลรีเลย์ทั่วไป
- วงจรแยกออปโทคัปเปอร์ (Opto-Isolator) เพื่อแยกภาคควบคุมจากภาคโหลด ลดความรบกวนและเพิ่มความปลอดภัย
- ขนาดโดยประมาณ: ~50 × 26 × 18.5 มม. (L×W×H) สำหรับโมดูลคล้ายกันในตลาด
- รูปแบบเอาต์พุต: มีพิน NO (Normally Open), NC (Normally Closed), COM (Common) สำหรับเชื่อมโหลดตามต้องการ
คุณสมบัติ
- เลือกระดับทริกเกอร์ได้ (High/Low) เหมาะกับระบบที่ต้องการทริกเกอร์แบบแรงดันสูง (Active High) หรือแรงดันต่ำ (Active Low)
- มี LED แสดงสถานะพลังงานและรีเลย์ ซึ่งช่วยตรวจสอบการทำงานได้ง่าย
- ใช้วัสดุและการออกแบบที่เหมาะกับงานควบคุมอุปกรณ์ไฟฟ้าโดยตรง เช่น สวิตช์ไฟ, มอเตอร์เล็ก, โหลด AC/DC ที่ต้องการวงจรแยก isolation
- เหมาะกับงานระบบอัตโนมัติ, โปรเจ็กต์ IoT, งานฮาร์ดแวร์ไมโครคอนโทรลเลอร์
อุปกรณ์ภายในชุดสินค้า
- 1 × โมดูลรีเลย์ 5 V 1 ช่อง พร้อมวงจรออปโทคัปเปลอร์ (ตามหน้าเว็บผู้จัดจำหน่าย)
การรับประกันสินค้า
- สินค้ารับประกัน 1 ปี ยกเว้นชิ้นส่วนสึกหรอ, แตกหัก, ฉีกขาดหรือเสื่อมสภาพตามการใช้งาน, การใช้งานผิดวิธี, การดัดแปลงแก้ไขตัวสินค้า และตามข้อกำหนดของบริษัท ฯ
